詳細說明
安裝順序

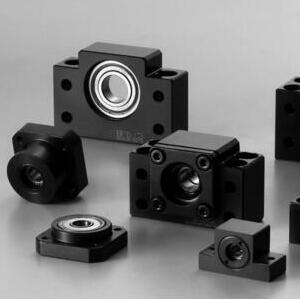

(1) 固定端螺稈支撐座與螺稈組合。
濃螺稈支撐座零件為- 體，請勿分解。
必滾珠螺稈在組合時需主意螺稈支撐座的軸承與軸徑尺寸的配合。
(2.固定端螺稈支撐座與間隔環放入螺稈后，用所附的螺帽鎖緊，再將六角止付螺絲固定，
在固定前，先將內附的銅片置入螺帽中固定。
必在特殊的條件下，如有問題，請與本公司聯絡。
(3)支持端螺稈支撐座，將軸承放入螺稈內，并以C型扣環固定。
2與臺位滑臺的固定
1滾珠螺稈與定位滑臺的臺面稍微固定(假固定)。
(2)將固定端與螺稈尾端軸承組合。
3)確認滑臺導引面(滑軌，與滾珠螺稈之間的平行度，將固定端及支持端鎖緊固定。
4,將滑臺推移至行程兩端，以確認滾珠螺稈的順暢性，再將螺稈與滑臺鎖緊固定。
確認精度
(1測量螺稈支撐座的固定端(滾珠螺槔軸端的振幅)以及螺稈支撐座的支持端(軸方向
的背隙)
馬達的連結
1,馬達座的確實連結。
.2) 馬達座及滾珠螺稈與聯軸器的安裝注意安裝時的精度)。
(3)安裝后的馬達運轉測試。
